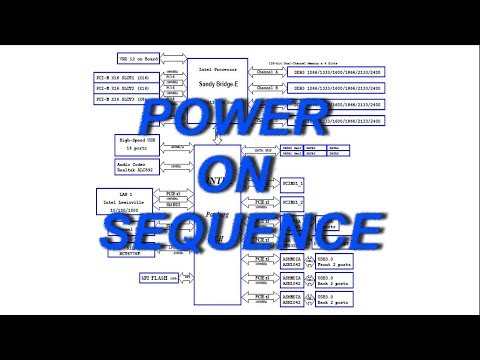

Пошаговое руководство по диагностике и запуску материнской платы ASUS P9X79
Подробное пошаговое руководство по диагностике процесса запуска материнской платы ASUS P9X79. Охватывает проверку питания, сигналов управления, завершение загрузки и устранение возможных неисправностей. Видео предоставляет детальную информацию для технически подкованных пользователей.
Как диагностировать и устранить неисправности при запуске материнской платы ASUS P9X79
1. Что такое сигнал RTC RST и где он измеряется на материнской плате?
Сигнал RTC RST (Reset Real Time Clock) отвечает за сброс часов реального времени, которые питаются от батарейки на материнской плате. Этот сигнал можно измерить на контактной площадке или резисторе, связанном с чипсетом материнской платы, и он должен показывать напряжение, близкое к напряжению батарейки.
2. Где проверяется наличие 5В и 3В дежурных напряжений на плате?
Дежурные напряжения 5В и 3В можно проверить на выходах соответствующих преобразователей напряжения. Например, 5В дежурное можно измерить на выводах преобразователя, куда приходит 5В от блока питания, а 3В дежурное - на выводах другого преобразователя, получающего питание от 5В дежурного.
3. Какой сигнал отвечает за запуск блока питания и где он находится на материнской плате?
Сигнал, отвечающий за запуск блока питания, называется PS_ON или PS. Этот сигнал формируется мультиконтроллером и подается на зеленый провод разъема ATX блока питания, замыкая его на землю для включения блока питания.
4. Где проверяется сигнал DRAM Power OK, подтверждающий включение питания оперативной памяти?
Сигнал DRAM Power OK можно проверить на выводах диодов Шоттки, которые получают питание от цепей питания оперативной памяти. Этот сигнал поступает в чипсет и подтверждает, что питание памяти включено.
5. Какой сигнал снимает сброс с процессора и где он находится на материнской плате?
Сигнал, снимающий сброс с процессора, называется PLT_RST. Он формируется чипсетом и отслеживается на соответствующих контактах или цепях, связанных с процессором. Если этот сигнал активен (близок к 0В), значит, сброс с процессора снят.
